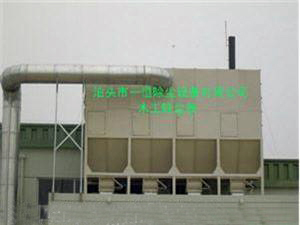

木工除塵器對于含有木塊等混合碎料的含塵氣流，其分離效率可達99.5％，阻力小，具有結構新穎、外形尺寸小、處理風量大、重量輕、分離效率高等特點．木工除塵器結構簡單、緊湊、鋼耗量低，對比重較輕的纖維性粉塵，如鋸屑、刨花、石棉粉末、煙草等有較高的捕集能力。
木工機械在生產中產生的粉塵被吸塵風管管收集后，經調節碟閥、進風管進入木工除塵器，粉塵被阻留在濾袋外，干凈的氣體經濾袋、引風機、煙囪達標排放至大氣。木工除塵器收集的粉塵埋刮板輸灰機輸送至料倉，通過料倉卸料口經鋸末壓塊機自動壓塊。木工除塵器的設計本方案的設計思想，是以盡量節省投資為原則，由于木工設備在加工過程中產生的粉塵濃度大，所以采用目前國內常用的脈沖布袋除塵技術，達到回收粉塵、凈化廢氣的目的，使得各排放指標均達到排放要求。除塵工藝重要的技術經濟指標有兩點：一是投資費用，二是運行費用。前者是一次性的，后者是經常性的，其累積數可為前者的數倍甚至數十倍。針對木材粉塵的親水特性，粉塵在有的水分的含量下容易結塊，在除塵器灰斗里面架拱成橋?qū)е露铝犀F(xiàn)象，我們?cè)诔龎m器灰斗設計有振動器，進行輔助清灰，減少人工輔助清灰的工作；針對木材粉塵濃度大的特點，我們對除塵器采用漸變的氣流通道設計，確保氣流均勻分布。對氣流組織進行設計，避免對除塵器內部局部區域高速?zèng)_刷與磨損，
木屑除塵措施：在每臺加工機械塵源上方或側向安裝吸塵罩，通過風機作用，將粉塵吸入輸送管道，再送到蓄料倉內，可達到各作業點的粉塵濃度降至2mg/m3。除塵效率在95％～99％以上。
(1)鑿巖防塵。優先采用除塵效率高的濕式鑿巖。當不具備濕式鑿巖條件時，可采用干式捕塵鑿巖，干式捕塵鑿巖分為在鑿巖口以捕塵罩抽塵或在孔底抽塵兩種形式。在不宜大量用水的情況下，可用泡沫除塵，即將泡沫壓入孔底或噴在孔口，或?qū)⒑瑝m空氣引入泡沫除塵器凈化。
（1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室。分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管；過濾室內設有濾袋及其骨架。
（2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的
螺旋輸送機，空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。
（3）進出風箱體：包括進出風管路及中隔板。單（排或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。
（4）脈沖清灰裝置：包括
脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
（5）壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
（6）支柱及立式籠梯、欄桿。
